主要参数
| 型号 |
OTQ-32-0.8-003 |
| 规格 |
|
| 品牌 |
Enplas |
| 备注 |
|

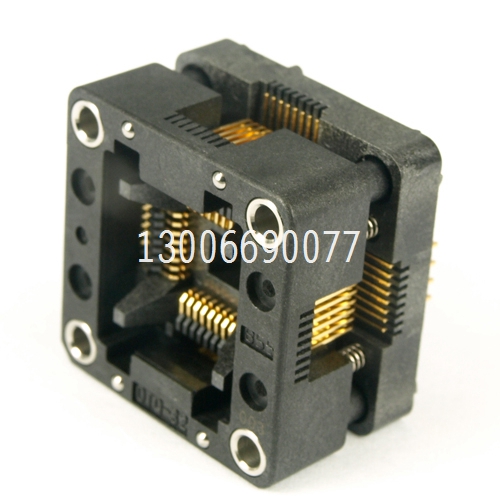

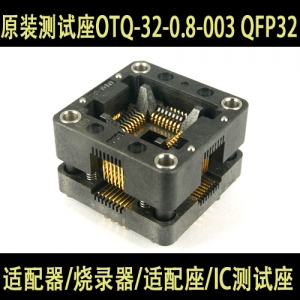

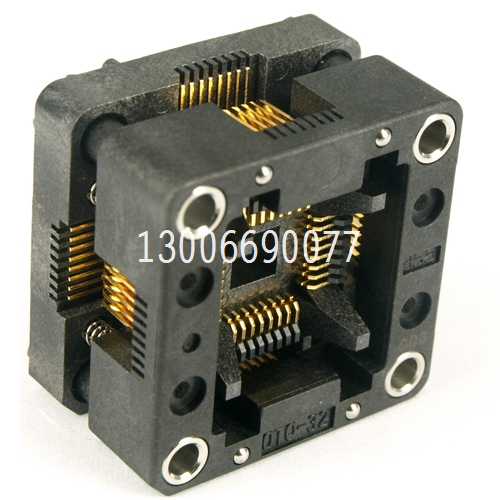

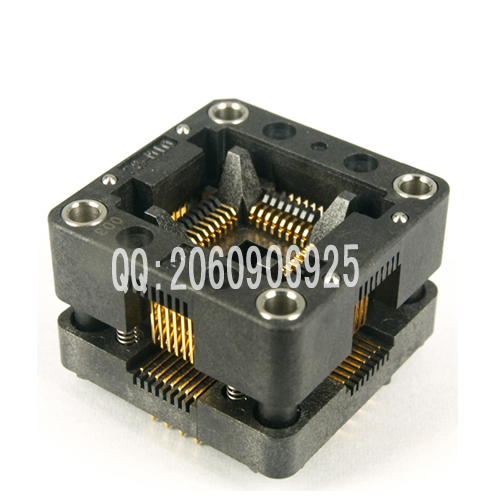

产品简介
| 产品用途 |
编程座、测试座，对QFP32的IC芯片进行烧写、测试 |
| 适用封装 |
QFP32、引脚间距0.8mm |
| 特点 |

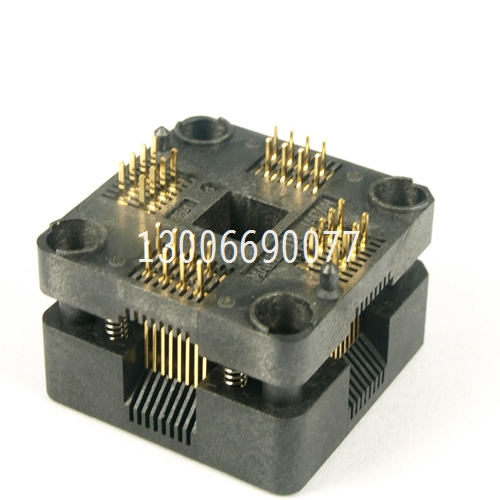

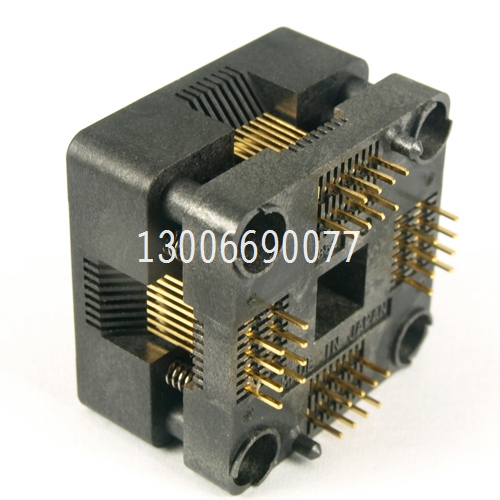

底部引出引脚为不规则排列 |
规格尺寸
QFP32编程座/测试座适用芯片详细规格，以及适配座外形尺寸：
单位: mm
| 型号 |
引脚间距 |
引脚数 |
适用IC尺寸 (参考) |
外型尺寸 (参考) |
本体
A x B |
含引脚
C x D |
钳位宽度
E |
1/2 IC 高度
F |
G x H |
| OTQ-32-0.8-003 |
0.8 |
32 |
7 × 7 |
9 × 9 |
8.1 |
- |
- |
DETAIL DRAWINGS :
OTQ-32-0.8-003插座外形图
QFP QUAD FLAT PACKAGE
Application IC/QFP
PINCH CONTACT (TQFP)
老化座/测试座/烧录座使用注意事项：
1、操作要点
1)、标准寿命的达标重要前提是操作得当，主要是插座按压要用力均匀、和缓。
2)、尤其是对常规型插座里的OPEN-TOP（相对于翻盖式）型BGA插座，否则会大大降低寿命。
3)、对量产型用户，长时间疲劳操作容易造成操作人员手部疲劳从而忽视操作要点，建议选购按压助力工具，可以保证长期均力按压，从而延长插座寿命。
4)、放置芯片时需待确认其精确到位后才能锁紧插座，否则一次误放就会彻底损坏插座针脚。
5)、取放芯片尽量避免使用镊子等硬物，以免触碰损坏测试针。
6)、对BGA封装，重新植过锡球的芯片会对插座造成一定损伤从而降低插座寿命。用户需对此有所认知。
2、 保养要点
1)、老化座/测试座/烧录座长期不用时要用自封袋作密封处理，以免长期暴露在空气中针脚氧化及灰尘等杂质进入老化座/测试座/烧录座内部。
2)、老化座/测试座/烧录座的取放要轻拿轻放，放置时请勿将多个老化座/测试座/烧录座重叠摆放，以免误伤针脚，或将插座焊点处造成短路。
3)、确保烧写的芯片洁净，以免污染测试针而引起短路或接触不良等。二手芯片烧写前必须清洗。
4)、无铅芯片更易氧化从而污染测试针。
5)、可定期在超声波清洗机中用工业酒精清（绝不可用强力清洁剂如天那水、苯、丙酮或者稀释剂等）。
6)、注意清洗温度常温，时间2-3 秒即可，高温和长时间均可能损伤插座。
3、使用过程中发现异常的检查流程
1）使用寿命到否？
2）是否有针脚的硬损伤？
3）去除可能的异物如毛屑。
4）清洗。
a)、用气枪或防静电刷，把Socket座里面杂质清除，使其接触良好；
b)、用无水酒精清洗Socket，把弹片顶端的附着杂质清洗干净，使其接触良好；
c)、严禁用天那水，洗板水等有机溶剂浸泡，清洗，以免损坏Socket内部结构；
4、 老化座/测试座/烧录座验收的流程和售后政策
1）收到货后首先看外包装有无损坏。如外包装盒在物流途中损坏，很有可能里面老化座/测试座/烧录座的也会受到损伤，检查老化座/测试座/烧录座时应更加注意。
2）老化座/测试座/烧录座中最要、最脆弱也最主要的部分就是测试插座（SOCKET），需要仔细检查：
a).对光检查管脚，行列都应该排列整齐且有规律。
b).按下插座外框，对光检查管脚，行列都应该排列整齐且有规律。
c).检查插座活动部件压下或恢复是否正常。
3）编程器实际烧写芯片测试。
老化座/测试座/烧录座属于消耗品，如上所述，其既具有正常使用条件下的正常寿命，若使用过程中存在各种风险造成老化座/测试座/烧录座/插座的失效，我司不对出厂老化座/测试座/烧录座提供保修承诺。
-
-
所有产品均享受厂家质保
