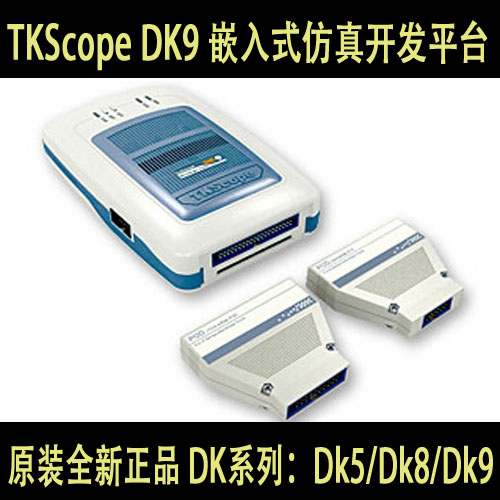

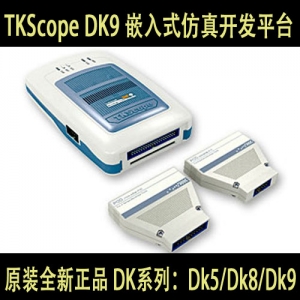

TKScope 嵌入式智能仿真开发平台——DK5/DK8/DK9仿真器

DSP内核仿真特性

1、TI原厂DSP仿真技术授权，支持TI CCS3.1/3.2以及最新的CCS3.3集成开发环境。高速代码下载功能，速度可超越600KB/S，特别对DEBUG模式下代码的下载进行速度优化。

2、支持高速RTDX数据链路，速度高达 2MB/s。能与ARM内核仿真功能以及专业逻辑分析仪同时工作。

ARM内核仿真特性

支持ARM7 / ARM9 / Cortex M1 / Cortex M3等内核的仿真。支持Thumb模式，支持SWD模式。与全部主流IDE环境无缝嵌接，TKStudio，Keil， ADS，RealView，IAR等。

支持片内/片外Flash的在线编程和仿真。用户可自行添加任意Flash编程算法。支持无限制Flash断点和无限制RAM断点。高速USB通讯，最大代码下载速度1000K字节/秒。

产品特性

DSP仿真模块性能

TI原厂DSP仿真技术授权，支持TI CCS3.1/3.2以及最新的CCS3.3集成开发环境。全面支持TI公司C2000/C5000/C6000/OMAP/DaVinci等系列JTAG接口的DSP芯片仿真。USB2.0（High Speed）高速通讯接口，即插即用。高速代码下载功能，速度可超越600KB/S，特别对DEBUG模式下代码的下载进行速度优化。支持高速RTDX数据链路，速度高达 2MB/s。实时事件触发，支持实时断点。目标板IO电压自适应，支持JTAG IO电压范围1.6V-3.6V。内置锁相环（PLL）时钟发生器，能自动判别调节JTAG时钟，支持用户自定义仿真时钟500K-40MHz。能与ARM内核仿真功能以及专业逻辑分析仪同时工作。

ARM仿真模块性能
支持全系列ARM内核仿真，ARM7/ARM9/Cortex-M1/Cortex-M3等，包括Thumb模式。支持Cortex-M1/Cortex-M3内核串行调试（SWD）模式。无缝嵌接多种主流IDE环境，Keil/ADS/IAR/TKStudio/RealView等。USB2.0（High Speed）高速通讯接口，下载编程Flash速度达到1000KB/S。支持片内Flash在线编程/调试，提供每种芯片对应的Flash编程算法文件。支持片外Flash在线编程/调试，提供数百种常用的Flash器件编程算法文件。支持NOR/NAND/SPI等多种接口类型的外部Flash编程/调试。支持用户自行添加Flash编程算法文件。具备单独烧写Flash的独立软件，提高生产效率。支持无限制的RAM断点调试。支持无限制的Flash断点调试，突破硬件断点数量的限制。采用同步Flash技术，快速刷新Flash断点，速度如同RAM调试一样快捷。支持动态断点，可在运行中任意设置/取消断点。 同时支持程序断点和数据断点，便于用户准确跟踪复杂程序的运行。快速单步程序运行，最大150步/秒。标准20-pin JTAG接口与目标板连接，支持热插拔。同时支持程序断点和数据断点，便于用户准确跟踪复杂程序的运行。检测所有JTAG信号和目标板电压。自适应目标板电压，支持宽电压范围1.8V~5V。JTAG最大时钟25MHz，可达到极限的调试速度。自动速度识别功能。支持实时RTCK同步时钟（自适应时钟）。带有硬件自检功能，方便检测排除硬件故障。保证最快最稳定的调试主频变化的目标系统。内置特殊调试算法，可靠调试处于非法状态的ARM内核。支持菊花链连接的多器件仿真。基于芯片的设计理念，为数百种芯片提供完善的初始化文件。内置全面的初始化文件解释执行器，可在复位前后/运行前后/Flash下载前后进行灵活的系统设置，包括寄存器设置/ARM初始化/时钟设置/延时/信息提示等操作。

逻辑分析仪性能

最大32路输入信号，100M采样速度，512KB存储深度。仿真模块和逻辑分析仪模块紧密关联，可同时独立运行或停止。内部32路缺省仿真MCU信号，参与显示和触发。可设置边缘/电平/总线等基本触发方式和高级复杂触发方式，方便易用。多文档结构可让您在测量的同时观察和比较其他数据。强大的数据导出功能支持对测量信号进行二次分析成为可能。柔性频率设置突破传统的1、2、5进制，使得测量更加精确。动态升级的硬件算法使您的测量手段与时并进。全面的专业优化设计, 与经典设计相比性能优异，能在应用中达到叹为观止的性能。采用全新概念的柔性仿真框架, 从容应对当今和未来的MCU仿真测试。与主流芯片厂商合作，保证使用最佳的仿真技术, 以达到最佳的仿真性能。经过优化的USB通讯接口, 保证最大2500KB/S的代码下载速度。内部最大6x512KB(可扩至6x1MB)仿真SRAM空间, 保证几乎全部MCU仿真需求。内部采用大容量可配置的FPGA技术, 保证无硬件升级的忧虑。采用AutoVolt技术, 程控步进仿真电压(1.8V-5.5V), 满足全电压范围的芯片仿真。采用QuickBUS高速总线技术, 可稳定仿真超过80MHz的处理器。长达600小时运行计数器，并支持时间标签(10ns分辨率)。内置PLL频率发生器，可以自动产生用户设置的20K-100MHz运行时钟，时间精度为0.001%。支持用户目标板的时钟输入和仿真头上的外部振荡晶体，并进行时钟有效性检查。采用高速信号跟踪技术，真正支持ALE静态关闭或动态关闭，不限制对ALE信号的非常规切换。自动感知6/12Clock时钟，并支持动态切换和静态切换，不限制用户对时钟信号的非常规切换。所有仿真器入出口线100％保护，避免使用中误操作引起仿真器的损坏，保护用户投资。带有硬件自检功能，方便用户判断仿真器工作异常的原因。代码/数据空间支持1Byte精度的ReMap功能，支持冯诺曼Von Neumann结构。支持运行全地址范围的仿真器外部代码仿真。

全资源On the fly操作, 全球首例最新专利技术

内部全部寄存器运行中可见。内部数据区域运行中可见。外部数据区域运行中可见。5x512K断点运行中任意设置和取消。数据性能分析运行中结果可见。代码覆盖和数据覆盖运行中结果可见。程序运行加彩轨迹运行中可见。程序指针与源代码行运行中紧密关联。

SuperTrace超级跟踪, 全球首例最新专利技术

全球首个8051全范围SFR跟踪记录，更好的协助用户分析程序运行轨迹。最大512KB超大容量实时Super Trace超级跟踪功能。跟踪记录ACC / B / DPTR / SP等全部SFR。跟踪记录内部4组R0-R8寄存器。同时记录48-bit同步时间记录标签(Time Stamp)，10ns精度。同时记录程序地址指针PC。

8051代码/数据分组调试仿真支持

突破8051的64K代码数据限制,可仿真最大8分组64KB空间。支持代码分组(Bank)调试, 最大8x64K。支持数据分组(Bank)调试, 最大8x64K。支持4路仿真器外部Bank控制信号输入。支持无限制数量MCU内部Bank控制信号。

真正的IAP/ISP功能仿真支持

突破传统仿真技术缺陷, 真正实现内部Flash的IAP / ISP的仿真。用户程序代码可自动/快速下载到MCU内部/外部Flash中, 并支持用户自定义Flash编程算法。支持Flash代码用途的仿真, 包括代码运行和代码读取。支持Flash数据用途的仿真, 包括读取和写入操作。支持Flash本身操作的仿真, 包括扇区擦除, 全片擦除, 字节写等Flash操作。ARM内核中无限制个数的Flash断点。

同步信号的输入/输出

1x路仿真监控信号输出, 可同步触发外部测试仪器, 如示波器和逻辑分析仪等。1x路逻辑分析仪触发信号输出, 可同步触发外部测试仪器, 如示波器和逻辑分析仪等。2x路外部同步信号输入, 可进行逻辑编程, 触发内部逻辑分析仪和停止仿真器模块运行。

内嵌多种专业分析工具, 协组改善程序结构, 优化代码性能

代码覆盖分析, 最大512KB容量, 运行中结果可见。轨迹加彩显示, 最大512KB容量, 运行中结果可见。数据覆盖分析, 最大512KB容量, 运行中结果可见。代码性能分析, 最大512KB容量, 运行中结果可见。数据性能分析, 最大512KB容量, 运行中结果可见。代码运行跟踪, 最大512KB容量, 48-bit位同步时间记录和PC记录。超级代码跟踪, 最大512KB容量, 48-bit位同步时间记录和PC记录, SFR和R0-R7记录。复杂断点设计, 包括数据读写操作断点，地址范围判断断点，堆栈溢出断点等。时间断点功能，最大600小时/10ns精度，方便用户特殊仿真要求。

真正专业的内嵌逻辑分析仪, zlgLogic全面支持

最大64路输入信号，200M采样速度，1MB存储深度。创新的触发测量方式和和崭新的分析测量手段，令测量更加简单快捷。可设置边缘/电平/总线等基本触发方式和高级复杂触发方式，方便易用。人性化软件轻松完成信号测量、触发设置、动态帮助、软件升级等功能。内部32路缺省仿真MCU信号, 参与显示和触发。仿真模块和逻辑分析仪模块紧密关联, 可同时独立运行或停止。多文档结构可让您在测量的同时观察和比较其他数据。强大的数据导出功能支持对测量信号进行二次分析成为可能。柔性频率设置突破传统的1、2、5进制，使得测量更加精确。动态升级的硬件算法使您的测量手段与时并进。

支持芯片厂商

AK100高性能ARM专用仿真器，支持ARM7 / ARM9 / Cortex-M1 / Cortex-M3等内核的全系列仿真，包括Thumb模式。后续还会支持ARM10 / ARM11 / XSCALE /

Cortex-R4 / Cortex-A8等内核的全系列仿真。

支持ARM7 / ARM9 / Cortex M1 / Cortex M3等内核的仿真。支持Thumb模式，支持SWD模式。与全部主流IDE环境无缝嵌接，TKStudio，Keil， ADS，RealView，IAR等。

支持片内/片外Flash的在线编程和仿真。用户可自行添加任意Flash编程算法。支持无限制Flash断点和无限制RAM断点。USB供电，无需外部电源。最大JTAG运作速度达到25MHz，保证以极限的速度进行硬件调试。高速USB通讯，最大代码下载速度600K字节/秒。

TKScope仿真器型号分类和基本性能

注：带*为TKScope独创或突出性能。

销售清单 ：
