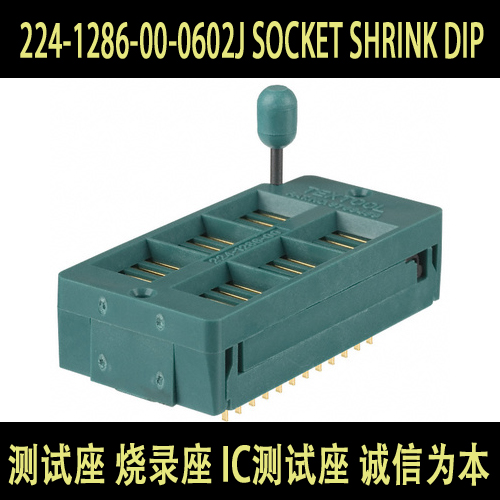

224-1286-00-0602J SOCKET SHRINK DIP 28POS .070"测试座烧录座 IC测试座 3M测试座_3M_测试座

Part Number	224-1286-00-0602J
Manufacturer	3M
Datasheets	.100 (2.54mm) Universal DIP Sockets
Product Photos	224-1286-00-0602J
Video FileTextool SocketsCatalog Drawings	Universal DIP
Featured Product	3MT ZIP DIP Sockets
Standard Package	10
Category	Connectors Interconnects
Family	Sockets for ICs Transistors
Series	TextoolT
Packaging	Bulk
Type	DIP ZIF (ZIP) 0.6 (15.24mm) Row Spacing
Number of Positions or Pins (Grid)	24 (2 x 12)
Pitch - Mating	0.100 (2.54mm)
Contact Finish - Mating	Gold
Contact Finish Thickness - Mating	30μin (0.76μm)
Contact Material - Mating	Beryllium Copper
Mounting Type	Connector
Features	Closed Frame
Termination	Press-Fit
Pitch - Post	0.100 (2.54mm)
Contact Finish - Post	Gold
Contact Finish Thickness - Post	30μin (0.76μm)
Contact Material - Post	Beryllium Copper
Housing Material	Polysulfone (PSU) Glass Filled
Operating Temperature	-55°C ~ 125°C
Termination Post Length	0.110 (2.78mm)
Material Flammability Rating	UL94 V-0
Current Rating	1A
Online Catalog	TextoolT Series

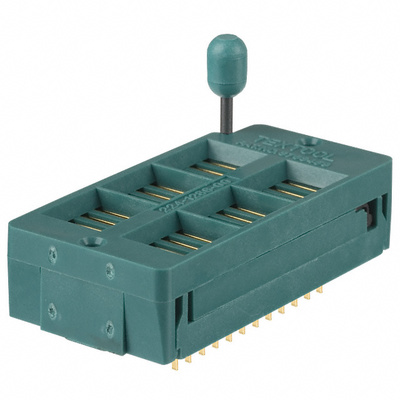

224-1286-00-0602J插座外形图
