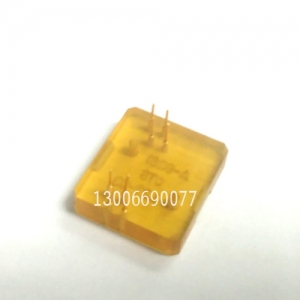

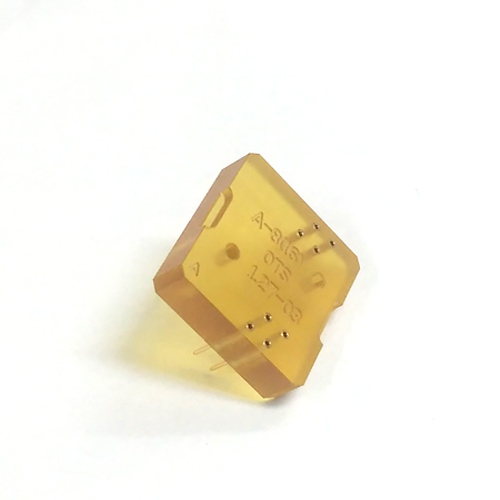

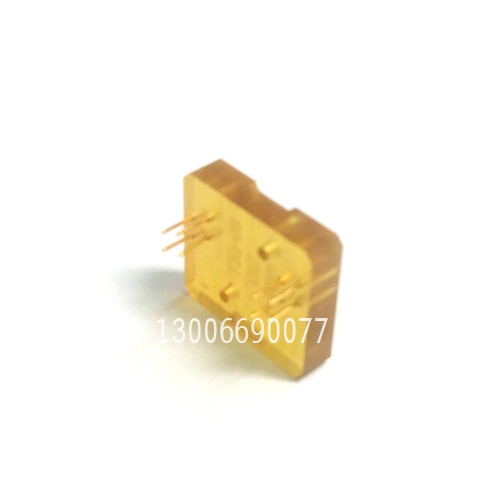

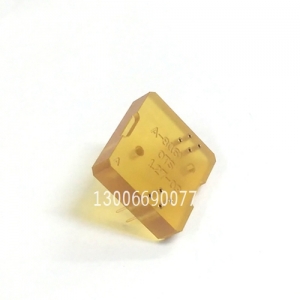

电木专用于SOP8脚测试插座使用，插座可以直接插在电木上方，可节约客户开支，插座寿命结束后，可重新插入新的测试插座使用，不影响线路板.就不用把座子从电路板上取下来重新焊接，这样节约成本和寿命!

1.材质：
     （1）绝缘体：PEI/PPS/FR4
     （2）针脚内爪：铍铜
            内爪电镀：Gold Plating（10μ）
            Over Nickel Plating（30μ）
     （3）针脚外壳：磷青铜
            外壳电镀：Gold Plating（10μ）
            Over Nickel Plating（30μ）

2.电气特性：
     （1）阻抗：1010＞Ω/min
     （2）耐电压：150VDC/100V RMS
     （3）耐电流：1A
     （4）介电：＞1000V RMS
     （5）接触阻抗：＜30mΩ

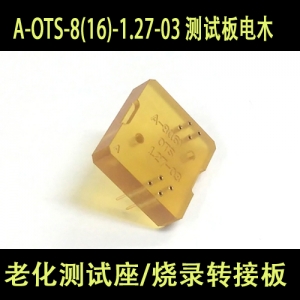

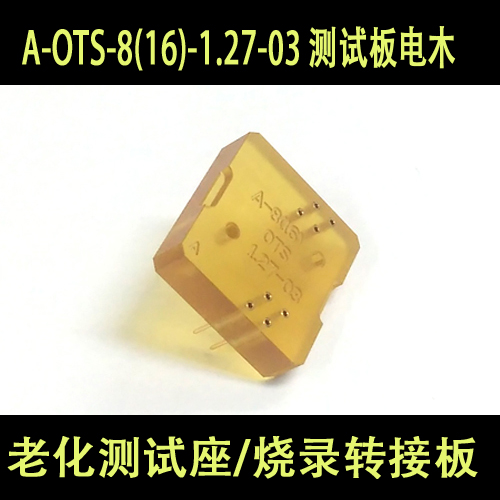

A-OTS-8(16)-1.27-03电木外形图

老化座/测试座/烧录座使用注意事项：

1、操作要点

1)、标准寿命的达标重要前提是操作得当，主要是插座按压要用力均匀、和缓。

2)、尤其是对常规型插座里的OPEN-TOP（相对于翻盖式）型BGA插座，否则会大大降低寿命。

3)、对量产型用户，长时间疲劳操作容易造成操作人员手部疲劳从而忽视操作要点，建议选购按压助力工具，可以保证长期均力按压，从而延长插座寿命。

4)、放置芯片时需待确认其精确到位后才能锁紧插座，否则一次误放就会彻底损坏插座针脚。

5)、取放芯片尽量避免使用镊子等硬物，以免触碰损坏测试针。

6)、对BGA封装，重新植过锡球的芯片会对插座造成一定损伤从而降低插座寿命。用户需对此有所认知。

2、 保养要点

1)、老化座/测试座/烧录座长期不用时要用自封袋作密封处理，以免长期暴露在空气中针脚氧化及灰尘等杂质进入老化座/测试座/烧录座内部。

2)、老化座/测试座/烧录座的取放要轻拿轻放，放置时请勿将多个老化座/测试座/烧录座重叠摆放，以免误伤针脚，或将插座焊点处造成短路。

3)、确保烧写的芯片洁净，以免污染测试针而引起短路或接触不良等。二手芯片烧写前必须清洗。

4)、无铅芯片更易氧化从而污染测试针。

5)、可定期在超声波清洗机中用工业酒精清（绝不可用强力清洁剂如天那水、苯、丙酮或者稀释剂等）。

6)、注意清洗温度常温，时间2-3 秒即可，高温和长时间均可能损伤插座。

3、使用过程中发现异常的检查流程

1）使用寿命到否？

2）是否有针脚的硬损伤？

3）去除可能的异物如毛屑。

4）清洗。

   a)、用气枪或防静电刷，把Socket座里面杂质清除，使其接触良好；

   b)、用无水酒精清洗Socket，把弹片顶端的附着杂质清洗干净，使其接触良好；

   c)、严禁用天那水，洗板水等有机溶剂浸泡，清洗，以免损坏Socket内部结构；

4、 老化座/测试座/烧录座验收的流程和售后政策

1）收到货后首先看外包装有无损坏。如外包装盒在物流途中损坏，很有可能里面老化座/测试座/烧录座的也会受到损伤，检查老化座/测试座/烧录座时应更加注意。

2）老化座/测试座/烧录座中最要、最脆弱也最主要的部分就是测试插座（SOCKET），需要仔细检查：

   a).对光检查管脚，行列都应该排列整齐且有规律。

   b).按下插座外框，对光检查管脚，行列都应该排列整齐且有规律。

   c).检查插座活动部件压下或恢复是否正常。

3）编程器实际烧写芯片测试。

      老化座/测试座/烧录座属于消耗品，如上所述，其既具有正常使用条件下的正常寿命，若使用过程中存在各种风险造成老化座/测试座/烧录座/插座的失效，我司不对出厂老化座/测试座/烧录座提供保修承诺。

所有产品均享受厂家质保
